Ersatzteile Winther » Viking Explorer Chopper

Ersatzteile Viking Explorer Chopper

Winther-Modell 489 · Art.-Nr. 8400489 · zum Artikel im Shop · Original-Ersatzteilliste (PDF)

Explosionszeichnung Viking Explorer Chopper mit Positionsnummern — Tippen Sie auf eine Nummer — das Teil wird in der Liste markiert.

Position 1: Verbindungsschraube groß 16,50 cm

Bolzen, 2 Lagerringe, Scheibe, Mutter, Innensechskantschlüssel

Teilenummer 50502

Menge
Position 2: Handgriffe für Viking-Fahrzeuge

2 Griffe, 2 Endkappen

Teilenummer 50503

Menge
Position 3: Steuersatz 2er Set

2 Stück

Teilenummer 50504

Menge

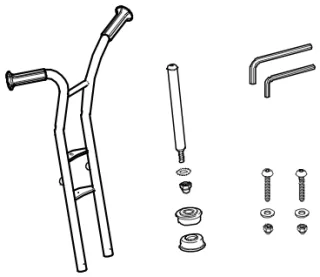

Position 5: Lenkstange komplett

Lenkstange mit Griffen, Lenkbolzen, Lager, Schrauben, Innensechskantschlüssel

Teilenummer 50559

Menge

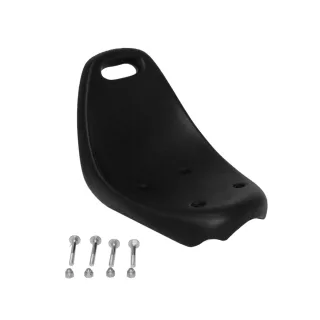

Position 6: Sitzschale mit Schrauben

Sitzschale, 4 Schrauben

Teilenummer 50595

Menge

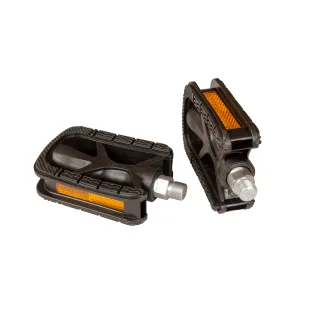

Position 8: Pedal komplett 2er Set

2 Pedale mit Reflektoren

Teilenummer 50710

Menge

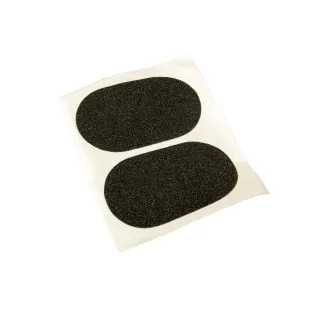

Position 9: Rutschfeste Fußauflagen

2 Stück, selbstklebend

Teilenummer 50511

Menge

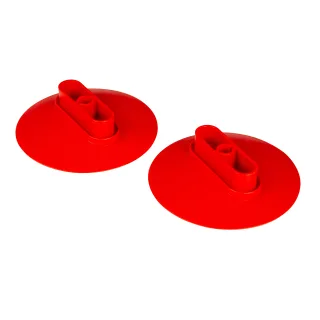

Position 10: Radkappen hinten, rot

2 Stück

Teilenummer 50519

Menge

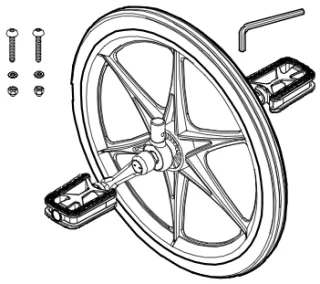

Position 11: Vorderrad mit Pedalen (groß)

Rad mit Tretkurbel, 2 Pedale, Schrauben, Innensechskantschlüssel

Teilenummer 50657

Menge

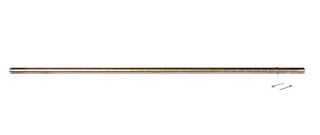

Position 12: Hinterachse

Achse, 2 Splinte

Teilenummer 50514

Menge
Position 13: Zierkappen 2er Set für Hinterrad

2 Kappen, 2 Scheiben, Splinte

Teilenummer 50520

Menge

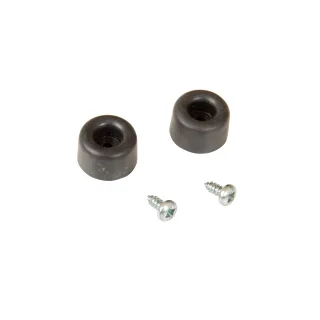

Position 14: Anschlagpuffer

2 Puffer, 2 Schrauben

Teilenummer 50531

Menge

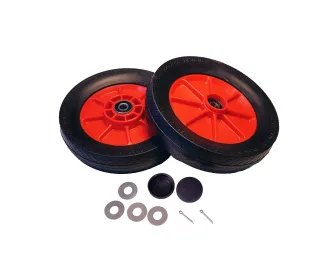

Position 17: Hinterrad 2er Set

2 Räder, 2 Radkappen, Scheiben, Splinte

Teilenummer 50571

Menge

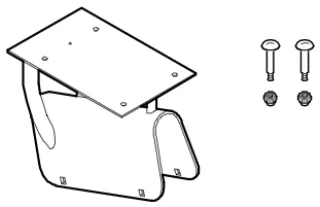

Position 18: Gepäckträger mit Ladefläche

Träger, 2 Schrauben, 2 Muttern

Teilenummer 50658

Menge

Fügen Sie die Teile Ihrer Liste hinzu — auch von mehreren Fahrzeugen — und fragen Sie sie gemeinsam an. Wir melden uns unverbindlich mit Preis und Lieferzeit.
