Ersatzteile Winther » Viking Explorer Bob Kart

Ersatzteile Viking Explorer Bob Kart

Winther-Modell 488 · Art.-Nr. 8400488 · zum Artikel im Shop · Original-Ersatzteilliste (PDF)

Explosionszeichnung Viking Explorer Bob Kart mit Positionsnummern — Tippen Sie auf eine Nummer — das Teil wird in der Liste markiert.

Position 1: Verbindungsschraube

Bolzen, Scheibe, Kappe, 2 Lagerringe, Innensechskantschlüssel

Teilenummer 50743

Menge
Position 2: Handgriffe für Viking mit Fallschutz

2 Griffe, 2 Endkappen

Teilenummer 50538

Menge

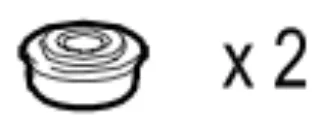

Position 3: Steuersatz 2er Set

2 Stück

Teilenummer 50744

Menge

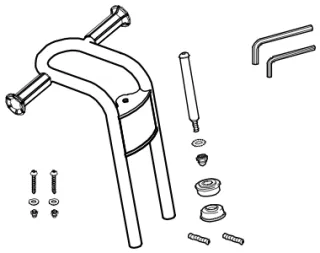

Position 5: Lenker komplett

Lenker mit Griffen, Lenkbolzen, Lager, Schrauben, Innensechskantschlüssel

Teilenummer 50745

Menge

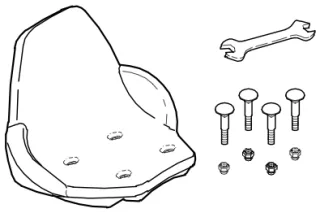

Position 6: Sitzschale mit Rückenlehne

Sitzschale, 4 Schrauben, Muttern, Schlüssel

Teilenummer 50758

Menge

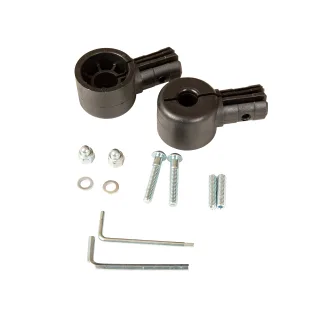

Position 7: Radhalterung 2er Set für Hinterrad und Vorderrad

2 Klemmen, Schrauben, Muttern, Gewindestifte, 2 Innensechskantschlüssel

Teilenummer 50506

Menge
Position 8: Pedal komplett 2er Set

2 Pedale, 2 Sicherungsscheiben

Teilenummer 50510

Menge

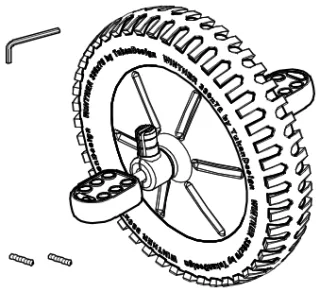

Position 11: Vorderrad mit Pedalen (Luftreifen)

Rad mit Tretkurbel, 2 Pedale, Gewindestifte, Innensechskantschlüssel

Teilenummer 50747

Menge

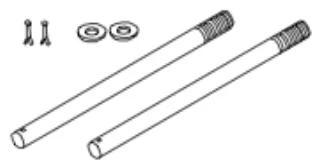

Position 12: Achsen mit Gewinde

2 Achsen, Scheiben, Splinte

Teilenummer 50746

Menge

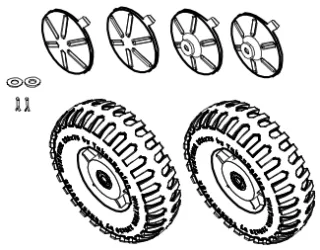

Position 17: Hinterrad 2er Set (Geländereifen)

2 Räder, 4 Radkappen, Scheiben, Splinte

Teilenummer 50782

Menge

Fügen Sie die Teile Ihrer Liste hinzu — auch von mehreren Fahrzeugen — und fragen Sie sie gemeinsam an. Wir melden uns unverbindlich mit Preis und Lieferzeit.
