Ersatzteile Viking Explorer Fun Cart Large

Winther-Modell 487 · Art.-Nr. 8400487 · zum Artikel im Shop · Original-Ersatzteilliste (PDF)

Explosionszeichnung Viking Explorer Fun Cart Large mit Positionsnummern — Tippen Sie auf eine Nummer — das Teil wird in der Liste markiert.

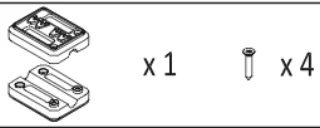

Position 1: Lenkerklemme

Klemme, 4 Schrauben

Teilenummer 50802

Menge
Position 2: Handgriff/Fußgummierung

2 Griffe, 2 Endkappen

Teilenummer 50902

Menge

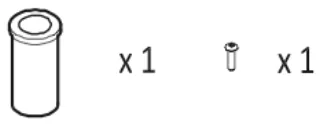

Position 3: Lenksäulen-Hülse mit Schraube

Hülse, Schraube

Teilenummer 50755

Menge
Position 4: Lager und Muttern

4 Lager, 2 Muttern

Teilenummer 50756

Menge
Position 5: Kurbelwelle

Teilenummer 50757

Menge
Position 6: Sitzschale mit Rückenlehne

Sitzschale, 4 Schrauben, Muttern, Schlüssel

Teilenummer 50758

Menge

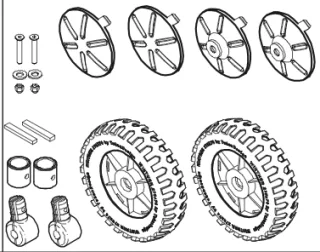

Position 11: Vorderräder (Geländereifen) komplett

2 Räder, 4 Radkappen, Radnaben-Klemmen, Lagerhülsen, Schrauben

Teilenummer 50759

Menge

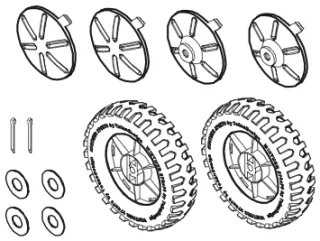

Position 12: Hinterrad 2er Set (Geländereifen)

2 Räder, 4 Radkappen, Scheiben, Splinte

Teilenummer 50760

Menge

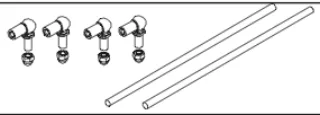

Position 16: Spurstangen

2 Stangen, 4 Kugelköpfe mit Muttern

Teilenummer 50763

Menge

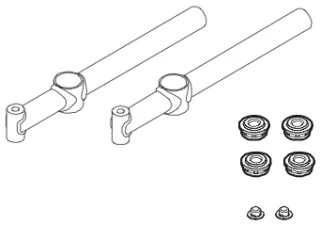

Position 17: Achsschenkel

2 Achsschenkel, 4 Lager, 2 Muttern

Teilenummer 50762

Menge

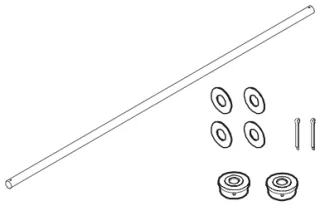

Position 18: Hinterachse mit Lagern

Achse, 2 Lager, 4 Scheiben, 2 Splinte

Teilenummer 50761

Menge
