Ersatzteile Viking Explorer Gokart mit Kette

Winther-Modell 485

Dieses Fahrzeug gibt es in den Ausführungen 485.00 und 485.43. Wo sich die Teile unterscheiden, nennen wir beide Nummern — wir klären mit Ihnen, welche passt.

Explosionszeichnung Viking Explorer Gokart mit Kette mit Positionsnummern
Tippen Sie auf eine Nummer — das Teil wird in der Liste markiert.

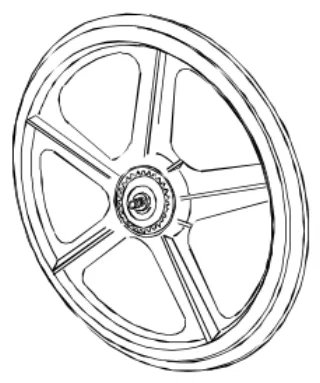

  1. Position 1: Vorderrad komplett

    Rad mit Reifen und Schlauch

    Teilenummer 15402

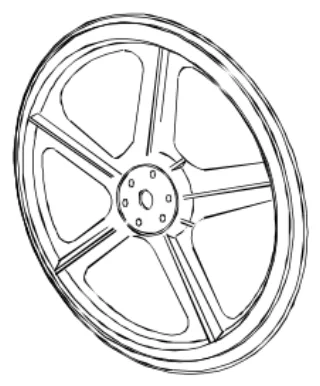

  2. Position 2: Hinterrad komplett

    Rad mit Reifen und Schlauch

    Teilenummer 15403

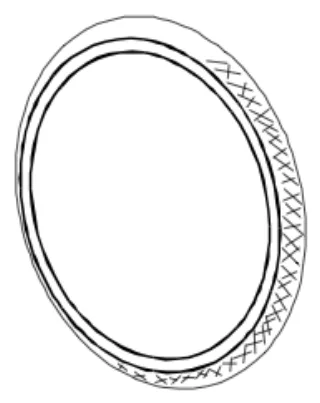

  3. Position 3: Reifen

    1 Reifen

    Teilenummer 15408

  4. Position 4: Tretkurbel mit Kettenrad

    Teilenummer 15409

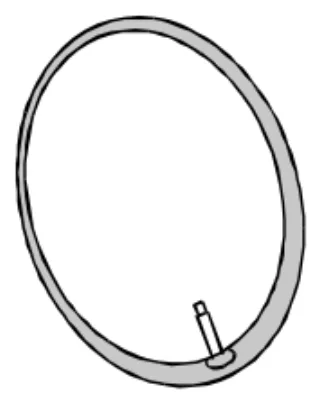

  5. Position 5: Schlauch

    1 Schlauch

    Teilenummer 15415

  6. Position 6: Vorderrad komplett (andere Ausführung)

    Teilenummer 31367

  7. Position 7: Hinterrad komplett (andere Ausführung)

    Teilenummer 31368

  8. Position 8: Sitzbügel

    Teilenummer 31405

  9. Position 9: Sitzstrebe

    Teilenummer 31411

  10. Position 10: Anschlagpuffer

    2 Puffer, 2 Schrauben

    Teilenummer 50532

  11. Position 11: Federn

    2 Stück

    Teilenummer 50703

  12. Position 12: Pedal komplett 2er Set

    2 Pedale mit Reflektoren

    Teilenummer 50710

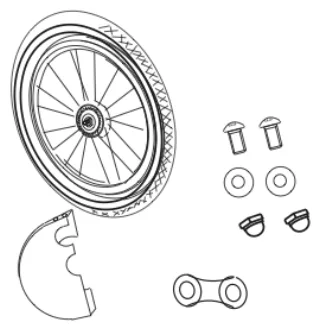

  13. Position 13: Hinterrad komplett mit Kettenschutz, gelb

    Rad, Kettenschutz, Schrauben, Scheiben, Kettenschloss

    Teilenummer 50818

  14. Position 14: Hinterrad komplett mit Kettenschutz, rot

    Rad, Kettenschutz, Schrauben, Scheiben, Kettenschloss

    Teilenummer 50819

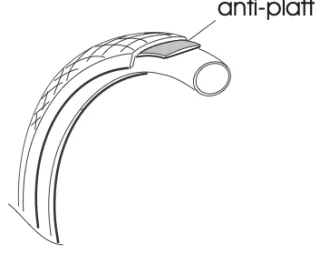

  15. Position 15: Reifen mit Pannenschutz

    Teilenummer 50829

  16. Position 16: Kettenschutz, innen

    Kettenschutz, 2 Schrauben, 2 Scheiben

    Teilenummer 50831

  17. Position 17: Kettenschutz, außen

    Kettenschutz, 5 Schrauben, 5 Scheiben

    Teilenummer 50832

  18. Position 18: Sitzbefestigung

    Klemme, Bolzen, Mutter

    Teilenummer 50833

  19. Position 19: Achsbolzen mit Scheiben

    Bolzen, Scheiben, Muttern

    Teilenummer 50834

  20. Position 20: Hinterachse

    Achse, Scheiben, Klemmen

    Teilenummer 50835

  21. Position 21: Schutzblechhalter

    2 Stück

    Teilenummer 50836

  22. Position 22: Kette mit Kettenschloss

    Kette (63 Glieder), Kettenschloss, Halter

    Teilenummer 50837

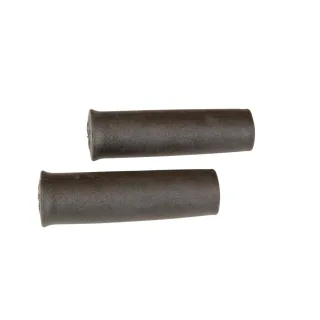

  23. Position 23: Handgriffe 2er Set

    2 Stück

    Teilenummer 50838

  24. Position 24: Endkappen

    2 Stück

    Teilenummer 50839

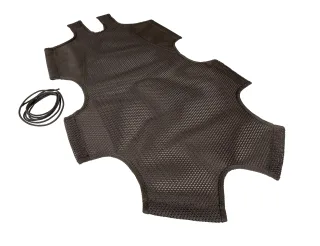

  25. Position 25: Sitzbezug mit Spannschnur

    Teilenummer 50840

  26. Position 26: Kettenschutz, innen (Ausführung 485.43)

    Teilenummer 50841

  27. Position 27: Kettenschutz, außen (Ausführung 485.43)

    Teilenummer 50842

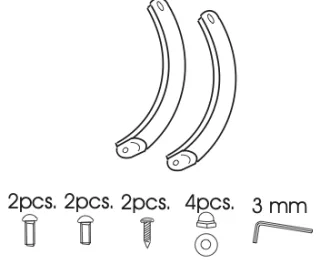

  28. Position 28: Schutzbügel mit Schrauben

    2 Bügel, Schrauben, Muttern, Innensechskantschlüssel

    Teilenummer 50843

Fügen Sie die Teile Ihrer Liste hinzu — auch von mehreren Fahrzeugen — und fragen Sie sie gemeinsam an. Wir melden uns unverbindlich mit Preis und Lieferzeit.
