Ersatzteile Viking Explorer FunRacer (Ausführung 480.00)

Winther-Modell 480

Explosionszeichnung Viking Explorer FunRacer (Ausführung 480.00) mit Positionsnummern
Tippen Sie auf eine Nummer — das Teil wird in der Liste markiert.

  1. Position 1: Handgriffe 2er Set

    2 Griffe, 2 Endkappen

    Teilenummer 50529

  2. Position 2: Anschlagpuffer

    2 Puffer, 2 Schrauben

    Teilenummer 50532

  3. Position 3: Lenker mit Lagerbock

    Lenker, Lagerbock, Scheiben, Mutter

    Teilenummer 50592

  4. Position 4: Kappen

    Satz Kunststoffkappen

    Teilenummer 50701

  5. Position 5: Kettenschutz-Halter

    8 Stück

    Teilenummer 50702

  6. Position 6: Federn

    2 Stück

    Teilenummer 50703

  7. Position 7: Lenkanschlag

    Bolzen, Feder, Mutter

    Teilenummer 50704

  8. Position 8: Sitzrahmen mit Sitz

    Sitz mit Rahmen, 12 Muttern, Schrauben, Innensechskantschlüssel

    Teilenummer 50705

  9. Position 9: Radlager

    2 Kugellager, Scheiben, Hülse, Mutter

    Teilenummer 50706

  10. Position 10: Anschlagpuffer

    Puffer, Sicherungsscheibe

    Teilenummer 50707

  11. Position 11: Lagersatz für die Hinterachse

    Scheiben, Lagerbuchsen, Muttern

    Teilenummer 50708

  12. Position 12: Pedal komplett 2er Set

    2 Pedale mit Reflektoren

    Teilenummer 50710

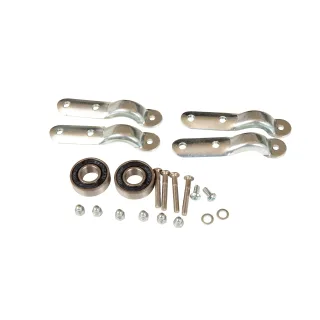

  13. Position 13: Achsschenkel mit Lagern

    Achsschenkel, 2 Kugellager, Schrauben, Muttern

    Teilenummer 50711

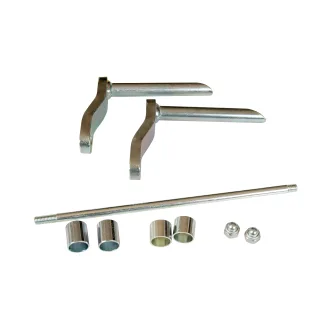

  14. Position 14: Tretkurbeln mit Tretachse

    2 Kurbeln, Achse, Hülsen, Muttern

    Teilenummer 50712

  15. Position 15: Spurstange

    Spurstange mit Kugelköpfen und Muttern

    Teilenummer 50730

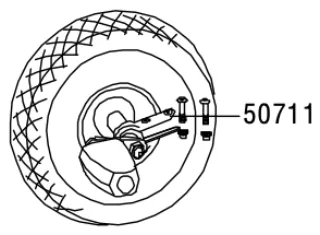

  16. Position 16: Vorderrad komplett

    Rad mit Achsschenkel

    Teilenummer 50765

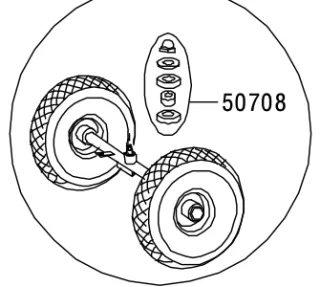

  17. Position 17: Hinterachse mit Rädern

    Achse, 2 Räder, Lagersatz

    Teilenummer 50766

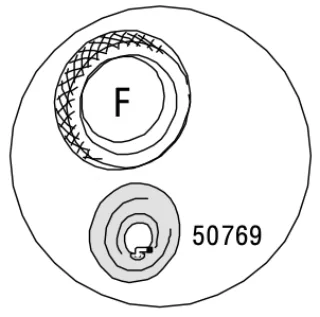

  18. Position 18: Vorderrad mit Schlauch

    Teilenummer 50767

  19. Position 19: Rad mit Luftreifen

    Teilenummer 50768

  20. Position 20: Schlauch

    1 Schlauch

    Teilenummer 50769
