Ersatzteile Winther » Viking Dreirad Maxi

Ersatzteile Viking Dreirad Maxi

Winther-Modell 469 · Art.-Nr. 8900469 · zum Artikel im Shop · Original-Ersatzteilliste (PDF)

Explosionszeichnung Viking Dreirad Maxi mit Positionsnummern — Tippen Sie auf eine Nummer — das Teil wird in der Liste markiert.

Position 1: Verbindungsschraube groß 16,50 cm

Bolzen, 2 Lagerringe, Scheibe, Mutter, Innensechskantschlüssel

Teilenummer 50502

Menge
Position 2: Handgriffe für Viking-Fahrzeuge

2 Griffe, 2 Endkappen

Teilenummer 50503

Menge
Position 3: Steuersatz 2er Set

2 Stück

Teilenummer 50504

Menge
Position 4: Nabenabdeckungen

2 Stück

Teilenummer 50598 · Version 4.2

Position 4: Nabenabdeckungen

2 Stück

Teilenummer 50505 · Versionen 2.0, 3.0

Menge

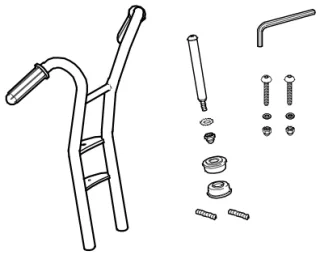

Position 5: Lenkstange komplett

Lenkstange mit Griffen, Lenkbolzen, Lager, Schrauben, Innensechskantschlüssel

Teilenummer 50555

Menge
Position 6: Sitzschale mit Rückenlehne

Sitzschale, 4 Schrauben, Muttern, Schlüssel

Teilenummer 50758 · Version 4.2

Position 6: Sattel mit Schraube

Sattel, Schraube, Mutter

Teilenummer 50581 · Version 2.0

Position 6: Sitzschale mit Schrauben

Sitzschale, 4 Schrauben

Teilenummer 50595 · Version 3.0

Menge
Position 7: Radhalterung 2er Set für Hinterrad und Vorderrad

2 Klemmen, Schrauben, Muttern, Gewindestifte, 2 Innensechskantschlüssel

Teilenummer 50506

Menge
Position 8: Pedal komplett 2er Set

2 Pedale, 2 Sicherungsscheiben

Teilenummer 50510

Menge
Position 9: Rutschfeste Fußauflagen

2 Stück, selbstklebend

Teilenummer 50511

Menge
Position 10: Radkappen hinten, rot

2 Stück

Teilenummer 50519

Menge

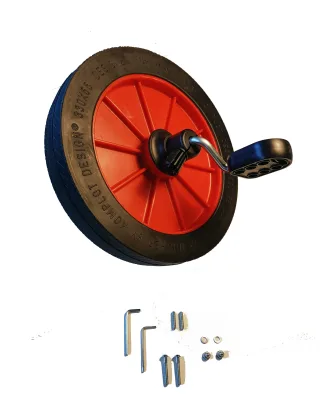

Position 11: Vorderrad groß

Rad mit Tretkurbel, 2 Pedale, Radnaben-Klemmen, Schrauben, Innensechskantschlüssel

Teilenummer 50562

Menge
Position 12: Hinterachse

Achse, 2 Splinte

Teilenummer 50514

Menge
Position 13: Zierkappen 2er Set für Hinterrad

2 Kappen, 2 Scheiben, Splinte

Teilenummer 50520

Menge
Position 14: Anschlagpuffer

2 Puffer, 2 Schrauben

Teilenummer 50531

Menge
Position 17: Hinterrad 2er Set

2 Räder, 2 Radkappen, Scheiben, Splinte

Teilenummer 50571

Menge

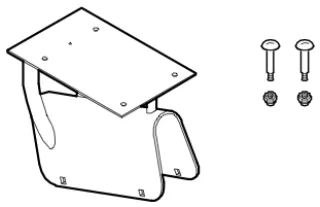

Position 18: Gepäckträger mit Ladefläche

Träger, 2 Schrauben, 2 Muttern

Teilenummer 50596 · Versionen 4.2, 3.0

Position 18: Gepäckträger mit Ladefläche

Träger, 2 Schrauben, 2 Muttern

Teilenummer 50582 · Version 2.0

Menge

Fügen Sie die Teile Ihrer Liste hinzu — auch von mehreren Fahrzeugen — und fragen Sie sie gemeinsam an. Wir melden uns unverbindlich mit Preis und Lieferzeit.
